ProduKTE 12 Und 24 volt

Addio DigitalE RelaISBOXEN

Das Produktsortiment von Addio umfasst vier verschiedene Ausführungen der digitalen Relaisboxen, die sich hauptsächlich durch ihre Spannungsversorgung (12 V oder 24 V) und die Möglichkeit der Steuerung per Handgerät oder kabellos über ein Mobilgerät unterscheiden. Die Ausführungen, die per Handsteuerung oder über ein Mobilgerät gesteuert werden können, werden als „Advanced“ oder kurz „ADV“ bezeichnet. Diese Modelle besitzen zudem eine RGB LED-Anzeige für jeden Ausgang, eine integrierte H-Brücke für die Steuerung von DC-Motoren sowie eingebaute Pullup-Widerstände für geerdete Signale.

Die Ausgänge bieten vielfältige Funktionen wie z. B.:

  • Einstellbare Sicherung mit Option „träge“
  • Feste oder normale „Relaisfunktion“
  • Viele verschiedene Zeitschalter, von Sekunden bis Stunden
  • Einstellung/Reset von verschiedenen Eingängen
  • Blinkfunktionen mit einstellbarer Einschaltdauer, von Millisekunden bis Stunden
  • Individuelle Spannungseinstellungen für jeden Ausgang
  • Umschaltfunktionen
  • Zähler
  • Logik für Sirenen und Blaulicht für Rettungsfahrzeuge
  • Parallele oder serielle Nutzung mehrerer Funktionen
  • Mehrere Eingangsquellen
  • Temperatursteuerung vom Sensor
  • H-Brücke für die Steuerung von DC-Motoren mit Zeitschaltern und Totzeiteinstellungen
  • Energiesparmodus
  • Uneingeschränkte Kombinationsmöglichkeiten von Eingängen und Ausgängen


Modelle

DRB-3012-4 Standard

  • 12 V-Spannungsversorgung
  • 4 Ausgänge / 6 Eingänge
  • H-Brücke für die Steuerung von DC-Motoren

DRB-9012-8 Standard

  • 12 V-Spannungsversorgung
  • 8 Ausgänge / 8 Eingänge

DRB-9012-8 Advanced

  • 12 V-Spannungsversorgung
  • 8 Ausgänge / 8 Eingänge
  • Steuerung per Handgerät
  • Steuerung per Mobilgerät
  • LED-Anzeige für jeden Ausgang
  • H-bridge for DC H-Brücke für die Steuerung von DC-Motoren
  • Eingebaute Pullup-Widerstände für geerdete Signale

DRB-5024-8 Advanced

  • 24V-Spannungsversorgung
  • 8 Ausgänge / 8 Eingänge
  • Steuerung per Handgerät
  • Steuerung per Mobilgerät
  • LED-Anzeige für jeden Ausgang
  • H-Brücke für die Steuerung von DC-Motoren
  • Eingebaute Pullup-Widerstände für geerdete Signale

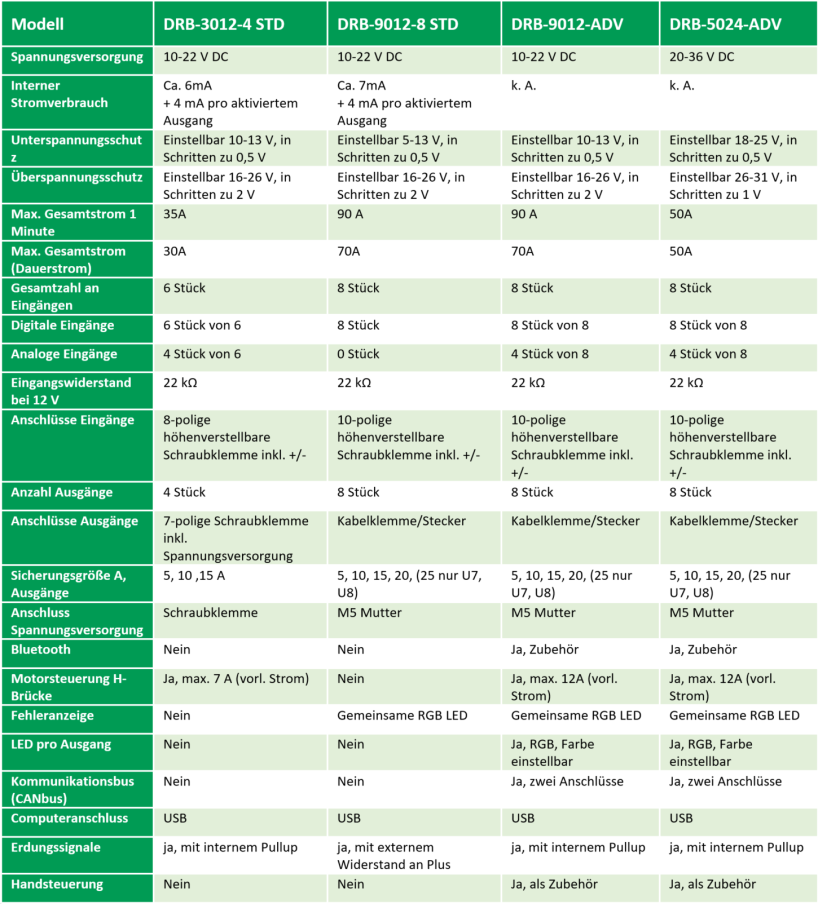

Technische Daten


Abmessungen: DRB-3012-4 STD

Abmessungen: DRB-9012-8 / DRB-5024-8

Addio HandSTEUERUNG

Für die digitalen Relaisboxen DRB-9012-8 ADV und DRB-5024-8 ADV steht eine Handsteuerung als Zubehör zur Verfügung, die über einen COM-Anschluss (RJ10) verbunden werden kann.

Steuerung und AnzeigeDie Handsteuerung besitzt beleuchtete 15 RGB LED-Tasten, von denen 13 mit den Ausgängen der digitalen Relaisbox verbunden werden können. Jede Taste kann in mehrere verschiedene Betriebsarten versetzt werden und entweder einen Ausgang aktivieren oder als Anzeige fungieren und die Aktivität eines Ausgangs anzeigen.

Alle Einstellungen werden in der Relaisbox gespeichert - nicht in der Handsteuerung -,  sodass beispielsweise die Handsteuerung ausgetauscht werden kann, ohne die aktuellen Einstellungen zu verlieren.

Die Handsteuerung kann über ein eingebautes Master-Slave-System auch mit mehreren DRBs verbunden werden. Sie können auch zwei Handsteuerungen mit einem DRB verbinden und parallel verwenden.

Die Handsteuerung verfügt über einen integrierten Temperatursensor, der für die Steuerung der Ausgänge eingesetzt werden kann.
